金屬Can型晶體M3225系列
所屬分類:
? 外形尺寸3.2*2.5 *0.7mm ? 體積小、重量輕 ? 穩定性、可靠性高 ??優良的寬溫頻率溫度特性
寬溫度范圍
超小型化
超低抖動
高穩定性
超高頻
產品詳細信息
特征
• 尺寸: 3.2*2.5 *0.7mm
• 體積小、重量輕
• 穩定性、可靠性高
• 等效電阻低
典型應用
• 可廣泛應用于工業電子設備和儀器中

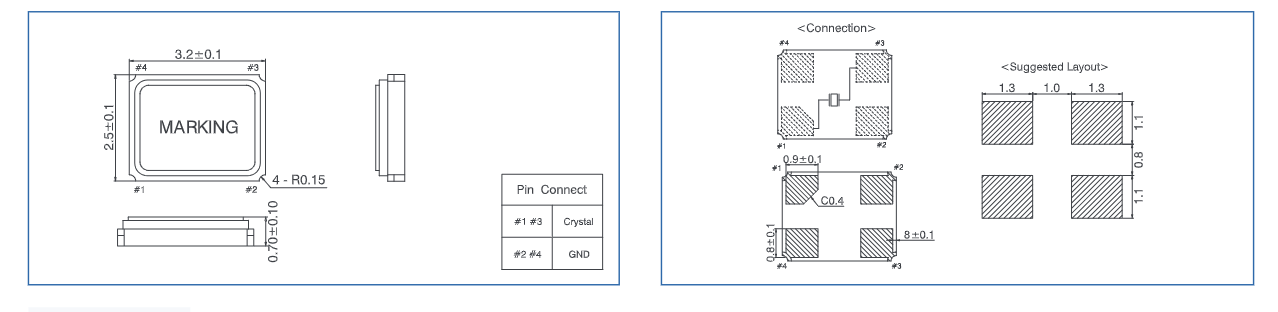

尺寸
電性能參數
| 技術指標 | M3225 |
| 輸出頻率 | 12 ~ 54MHz |
| 頻率精確度 (25 ℃ ) | ± 10 ppm（可定制） |
| 頻率穩定度(工作溫度范圍內) | ± 10 ppm（可定制） |
| 工作溫度 | -40 ~ +85 °C（可定制） |
| 靜態電容 (C0) | 3pF Max |
| 激勵電平 | 100μw (典型值) |
| 負載電容 | 系列、6pF、12pF、16pF（可定制） |
| 年老化率 (25 ℃) | ± 3ppm/year Max |
| 存儲溫度范圍 | -40~ +125℃ |
等效電阻 (ESR)
|
頻率 |
電阻 |
|
8MHz ≤ F0≤ 10MHZ |
300 Ω Max |
|
10MHz ≤ F0≤ 15MHZ |
150 Ω Max |
|
15MHz ≤ F0≤ 19.5MHZ |
80 Ω Max |
|
19.5MHz ≤ F0≤ 27MHZ |
60 Ω Max |
|
27MHz ≤ F0≤ 54MHZ |
50 Ω Max |
頻率穩定度vs.溫度范圍
|
溫度 (℃) / ppm |
± 10 |
± 15 |
|
-10 ~ +60 |
? |
? |
|
-20 ~ + 70 |
? |
? |
|
-40 ~ + 85 |
? |
▲ |
|
溫度 (℃) / ppm |
± 20 |
± 30 |
± 50 |
|
-40 ~ +105 |
▲ |
? |
? |
|
-40 ~ +125 |
? |
? |
? |
?:可提供 ▲: 有條件下提供 ?: 不可提供
注意: 并非所有選項組合都可提供。其他規格可根據要求提供。
